什么是服务编排?如何使用API网关做服务编排?

知梧 927 2022-10-27


本文关于什么是服务编排?如何使用API网关做服务编排?


⭐️ 什么是服务编排/数据聚合?

服务编排/数据聚合 指的是可以通过一个请求来依次调用多个微服务,并对每个服务的返回结果做数据处理,最终整合成一个大的结果返回给前端。

例如一个服务是“查询用户预定的酒店”,前端仅需要传一个订单ID,后端会返回整个订单的信息,包括用户信息、酒店信息和房间信息等。


这个服务背后可能对应着以下几个操作:

  • 请求订单详情,返回订单对应的用户ID、酒店ID、房间ID;

  • 根据各类ID查询对应的信息;

  • 将数据做过滤、移动等操作,最后整合起来;

  • 将整合好的数据返回给前端。

编排的优势

微服务架构上对功能做了解耦,使用服务编排可以快速从各类服务上获取需要的数据,对业务实现快速响应。总的来说,编排有以下几点优势:

  • 功能解耦,服务能够被复用;

  • 对前端友好,无需多次请求;

  • 业务响应速度快,服务能够被快速生成;

  • 返回数据有改动的话,请求接口无影响;

  • 老系统改动的情况下,不需要改动前端,可以通过网关对数据做兼容。

编排使用工具:Goku API Gateway

Goku API Gateway (中文名:悟空 API 网关)是一个基于 Golang 开发的微服务网关,能够实现高性能 HTTP API 转发、服务编排、多租户管理、API 访问权限控制等目的,拥有强大的自定义插件系统可以自行扩展,并且提供友好的图形化配置界面,能够快速帮助企业进行 API 服务治理、提高 API 服务的稳定性和安全性。

Goku API Gateway支持一个编排API对应多个后端服务,每个后端服务的请求参数可以使用前端传入的参数,也可以在编排里自定义(写静态参数或从返回数据里获得)。每个后端服务的返回数据支持过滤、删除、移动、重命名、拆包和封包等操作;编排API能够设定编排失败时的异常返回。

Goku API Gateway 的社区版本(CE)同时拥有完善的使用指南和二次开发指南,内置的插件系统也能够让企业针对自身业务进行定制开发。

项目地址:https://github.com/eolinker/goku-api-gateway

官网地址:https://www.eolinker.com


⭐️ 如何在Goku上做服务编排?

我们将编排的整个操作放到网关进行,由网关对数据做处理与转换,这样无需对后端服务做改动。一个请求到达网关,网关调用多个后端服务,并且在网关上对各个服务的返回数据做处理(操作有过滤、移动、重命名、封包、拆包,后面会对各操作做详细解释),最后由网关将数据整合好返回给前端。

操作概览

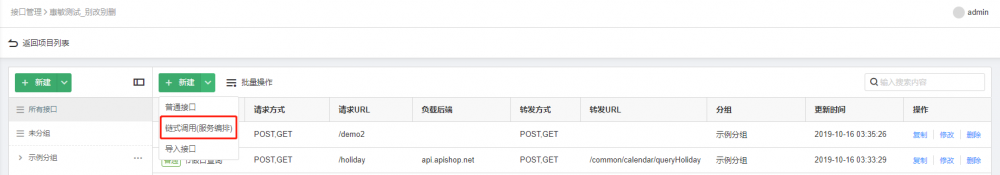

1.在网关上,新建API的类型可以选择服务编排:

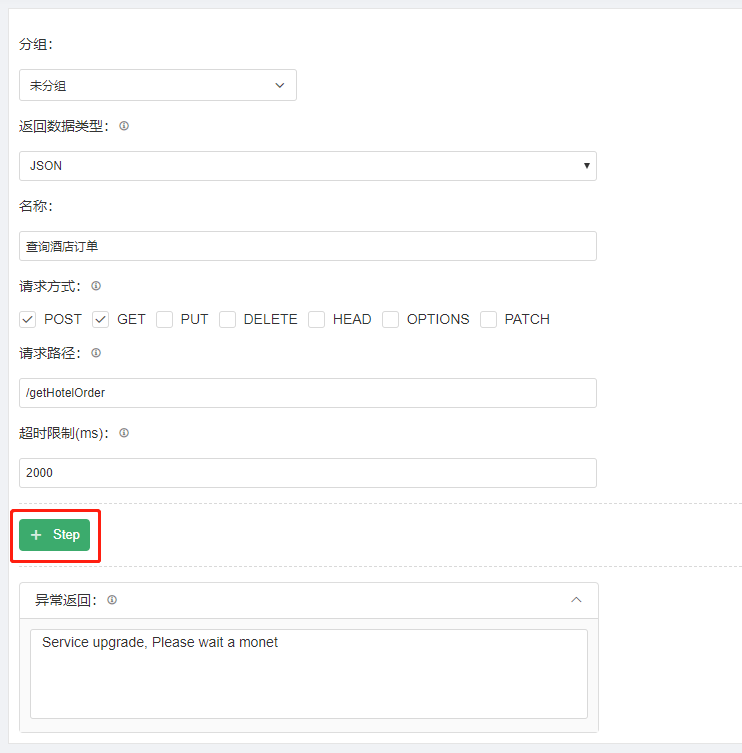

2.配置 查询预定酒店 API的请求信息:

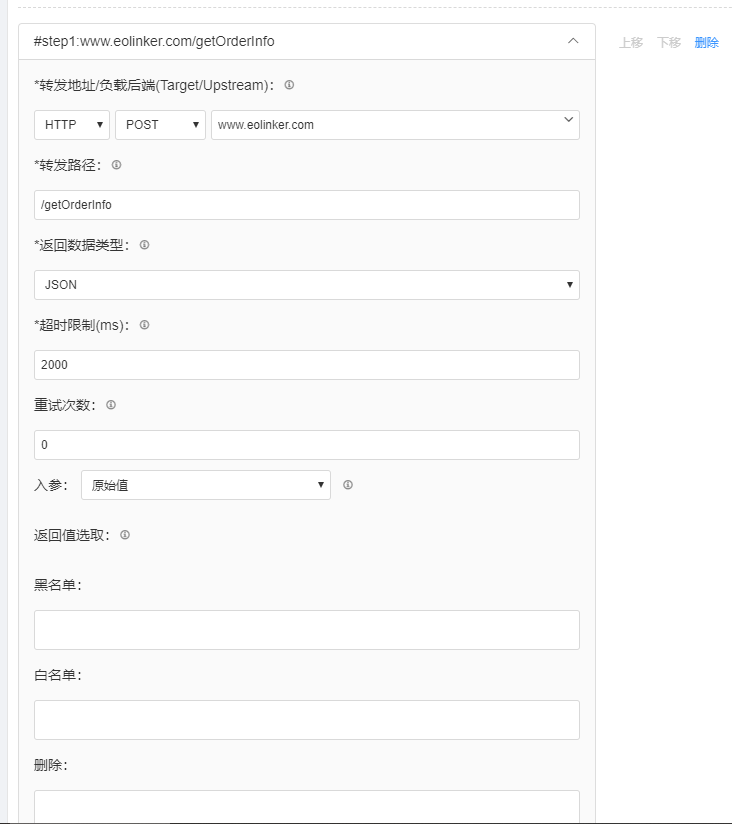

3.添加并配置Step:

网关将编排过程中对 API的转发处理过程(转发->获取返回数据->数据处理)称为一个 Step。

添加一个转发服务,该服务为 查询订单详情API,配置相应的转发地址、传入的参数、对返回数据做何种处理等。

由于篇幅原因,后续的Step(查询用户详情、查询酒店详情、查询房间详情)就不一一展示了。

编排的传递参数方式和数据处理

(一)编排的两种传递参数方式

网关将编排过程中对 API的转发处理过程(转发->获取返回数据->数据处理)称为一个 Step。

我们将处理查询订单详情API称为 Step1,其中Step1的返回数据有:用户ID、酒店ID、房间ID。同理,将查询用户信息这步称为 Step2,将查询酒店信息称为 Step3,将查询房间信息称为 Step4。

传参规则:

  • 使用前端传入的参数可以写成:body.参数名、header.参数名

  • 使用Step1里的返回数据作为参数可以写成:body1.参数名、header1.参数名

  • 以此类推

1.在转发路径传参

以下为转发路径的传参写法:

  • 例如Step1要接收前端传入的orderID参数,还有Authorization参数。

Step1的转发路径可以写成:/getOrderInfo/{{body.orderID}}/{{header.Authorization}}

  • 例如Step2 接收 Step1 里的返回用户ID参数(userID),同时接收前端传入的Authorization参数。

Step2的转发路径可以写成:/getUserInfo/{{body1.userID}}/{{header.Authorization}}

2.在Step里配置请求参数

Step2中需要接收Step1里返回的userID作为参数,同时需要接收前端传入的Authorization参数

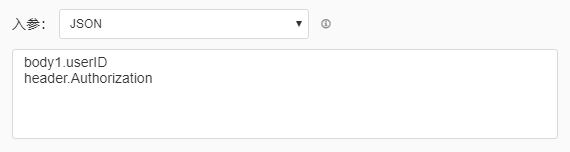

在网关里Step2的请求参数配置如下所示,请求参数存在多个的话用换行表示:

(二)返回数据处理

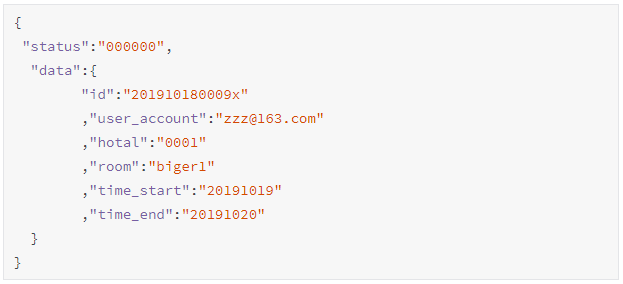

1.查询订单详情的API,返回数据称为json1,内容如下:

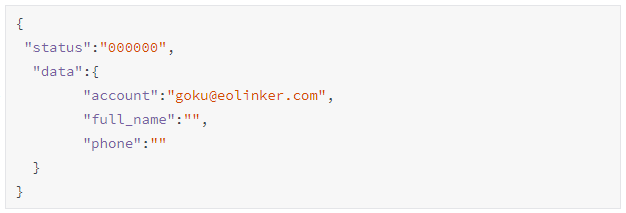

2.查询用户详情的API,返回数据称为json2,内容如下:

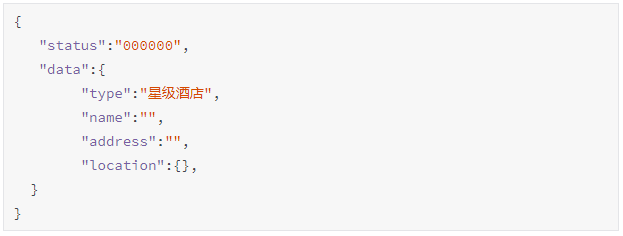

3.查询酒店详情的返回数据,称为json3,内容如下:

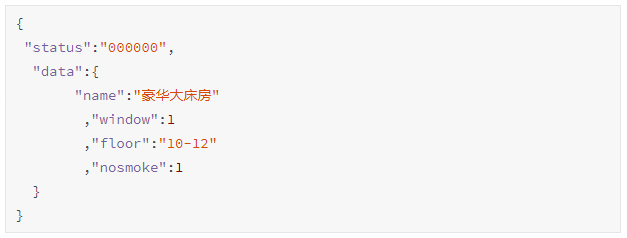

4.查询房间详情的返回数据,称为json4,内容如下:

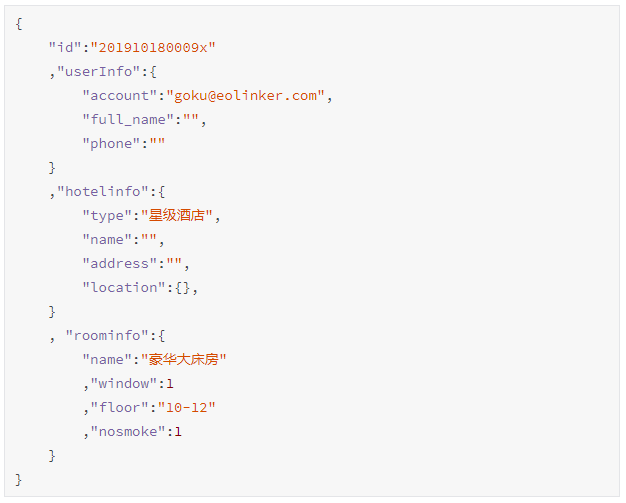

5.可以在每一个Step里对返回Json做处理,网关会将处理过的数据最后整合起来,再返回前端,例如这是通过网关返回的最终数据:

这里以查询酒店详情API的返回数据json3为例,讲解网关如何在编排过程中对返回数据做处理。

(1)查询酒店详情API返回的原始数据如下:

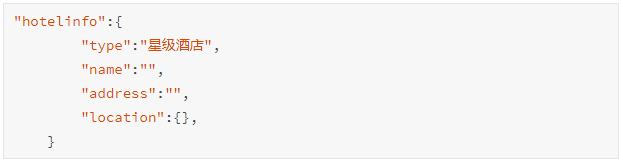

(2)从网关返回给前端的数据中截取酒店信息的数据如下:

从原始数据到处理后的数据需要经过以下操作:

1.字段黑名单

字段黑名单的作用是排除某些字段,支持数组形式。

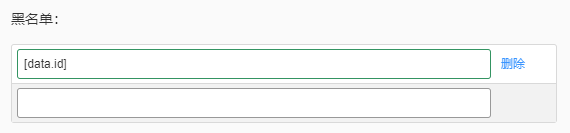

在网关的Step3里配置如下:

经过网关处理后,实际的返回数据如下,可以看到data对象里的id字段已经被过滤掉:

2.字段拆包

拆包是指将指定对象的内容提取出来作为该步骤(step)的返回结果。其中匹配目标只能为object,匹配目标为空时,结果为 {},可用于清除数据。

在网关的Step里配置如下:

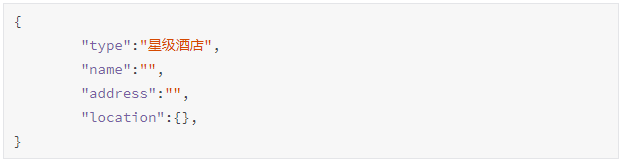

经过网关处理后,实际的返回数据如下,可以看到data对象被拆开,最终数据仅保留了data对象里面的字段:

3.封包

字段封包会将当前的数据整体打包为最终返回数据中的一个对象,不支持*,不支持数组。

在网关的Step里配置如下:

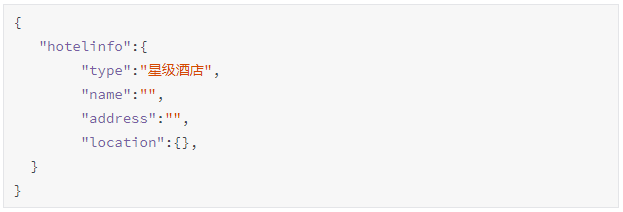

经过网关处理后,实际的返回数据如下,数据被整体打包为hotelinfo对象:

经过三个步骤,就可以将原始数据变成最终的数据。


上述就是小编为大家整理的什么是服务编排?如何使用API网关做服务编排。
